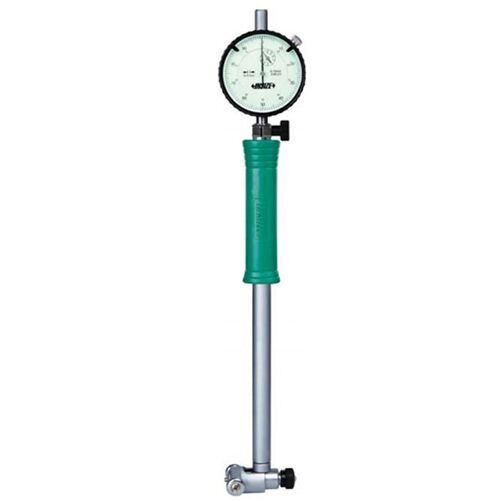

İnsize Silindir Kompratörü 0,01/18-35 mm

İnsize 2322-35A Silindir Komparatörü, yatak iç çapı ve silindir ölçülerinin alınmasında kullanılır. Aynı zamanda komparatör gerçekleştirilen ölçümlerin birbiriyle karşılaştırılması için de kullanılır. Bir gövde ve bu gövdeye bağlanmış olan komparatör saati olacak şekilde iki yapıdan meydana gelir.

GENEL ÖZELLİKLERİ

• Komparatör, bir gövde ve bu gövdeye bağlanan komparatör saatinden oluşur.
• Komparatör saatinin hassasiyeti her bir çizginin aralığı 0.01mm olacak şekilde ayarlanmıştır.
• Saat içinde iki adet ibre bulunur. Bu ibrelerden bir büyük diğeri küçüktür. Büyük olan ibre sıfırlama ve ölçülerin alınmasında kullanılır. küçük ibre ise büyük ibrenin attığı turları sayar.
• Silindir Komparatör İle Ölçüm Yapma Kuralları Hatasız ölçme işlemi iki basamakta gerçekleştirilir. Birinci basamak doğru bir şekilde ölçü almak, ikinci basamak ise alınan ölçüyü doğru olacak şekilde okumaktır.

Aşağıdaki hususlara dikkat edilmelidir.

1. Ölçü aleti istenilen hassasiyete uygun olacak şekilde seçilmelidir.

2. Ölçü aleti ve ölçülecek parçanın temizlenmiş olması gerekir.

3. Ölçüm sırasında ölçü aletine sadece normal temas baskısı verilmelidir.

4. Hareket halindeki parçalar üzerinde ölçüm yapılmamalıdır.

5. Ölçüm gerçekleştirilmeden önce ölçü aleti ayarlarının tamamlanması gerekmektedir. Insize 2322-35A Silindir Komparatörü 18-35mm, küçük ölçümlerin arasında olan farkları belirlemek için kullanılmaktadır.Geometrik biçim değişimlerinin kontrolünde ölçümler gerçekleştirilir.

Teknik Özellikleri • Hassasiyet: 0,01 mm (Opsiyonel 0,001 mm) • Sabit ve hareketli olan temas noktaları seramiktir. (Yalnızca 6-10 mm/0.24-0.4" Ölçüsünün Uçları Seramik Değildir. 10-18 mm/0.4-0.7" ve 18-35/0.7-1.5" Ölçülerinde Sadece Sabit Uçlar Seramiktir.)

TEKNİK ÖZELLİKLERİ
