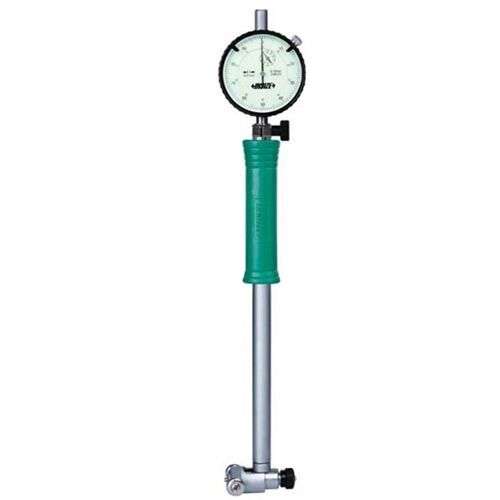

İnsize Silindir Kompratörü 0,01/35-60 mm

İnsize 2322-60A Silindir Komparatörü, yatak iç çapı ve silindir ölçülerinin alınmasında kullanılır. Aynı zamanda komparatör gerçekleştirilen ölçümlerin birbiriyle karşılaştırılması için de kullanılır. Bir gövde ve bu gövdeye bağlanmış olan komparatör saati olacak şekilde iki yapıdan meydana gelir

GENEL ÖZELLİKLERİ

• Komparatör, gövde ve bu gövdeye bağlanmış olan komparatör saatinden meydana gelmektedir.

• Komparatör saati hassasiyeti her bir çizgi arasında 0.01 mm olacak şekilde ayarlanmıştır.

• Saat içerisinde iki adet ibre bulunmaktadır. İki ibreden biri büyük diğeri küçüktür. Büyük bire sıfırlama ve ölçülerin alınmasında kullanılır. küçük ibre ise büyük ibrenin attığı turları sayar.

• Silindir Komparatör İle Ölçüm Yapma Kuralları Hatasız bir ölçme işlemi iki basamakta gerçekleşir.

• Birinci basamak doğru biçimde ölçü almak, ikinci basamak ise alınan ölçüyü doğru bir şekilde yorumlamaktır.

Ölçüm sırasında aşağıdaki huşulara dikkat edilmelidir.

1. Ölçüm yapılacak olan alet hassasiyete uygun şekilde seçilmelidir.

2. Ölçü aleti ve ölçülecek olan parçanın temizliği sağlanmış olmalıdır.

3. Ölçüm sırasında ölçü aletine normal temas baskısı uygulanmalıdır.

4. Hareket eden parçalarla ölçüm yapılmamalıdır.

5. Ölçüm gerçekleştirilmeden önce ölçü aletinin ayar tamlığı kontrol edilmiş olmalıdır. Insize 2322-60A Silindir Komparatörüleri, küçük ölçü farklarının okunmasında kullanılır. Geometrik biçim değişimlerinin kontrolünde ölçümler gerçekleştirilir.

İnsize Silindir Komparatör Teknik Özellikleri • Hassasiyet: 0,01 mm (Opsiyonel 0,001 mm) • Sabit ve hareketli olan temas noktaları seramiktir. (Yalnızca 6-10 mm/0.24-0.4" Ölçüsünün Uçları Seramik Değildir. 10-18 mm/0.4-0.7" ve 18-35/0.7-1.5" Ölçülerinde Sadece Sabit Uçlar Seramiktir.)

TEKNİK ÖZELLİKLERİ
